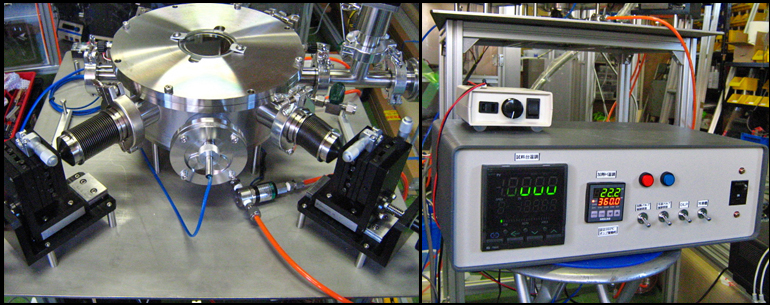

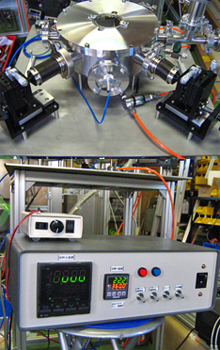

恒温真空プローバー
- 概要
- 本装置は最大４プローブまで増設可能なプロービングシステムです。ステージ部が温調機能があり、真空雰囲気・ガス雰囲気・温度可変といった環境下で測定ができるシステムとなってます。
- 特徴
- 上下に真空吸着付き。軽量化のため、ベースはアルミ材を使用。温調はサイクル制御2系統。
- 仕様
- チャンバーサイズ：φ220ＸＨ108(外寸)
- 付属ポート：NW40Ｘ4、NW25Ｘ2 BNC用Ｘ2 φ6.35チューブ継ぎ手Ｘ2
- プローバー（接続NW40）：2個
- 上部観察窓：1個
- 温調ステージ(30Ｘ30)：1個
- ベース寸法：588Ｘ588mm
- ステージ温調ユニット：シリコンオイル循環 加熱、冷却切り替え
- (温度設定は外部入力(0－10V) 下限値、上限値は温調器側で設定。)
- 循環油温：加熱側は温調器設定。冷却側はボックスクーラー(オプション)投げ込み
- 循環油量：最大0.8L/分
- ポンプ架台：30Ｘ30アルミプロファイル ボックスクーラー設置可能。
- 小型TMP排気セット装備
超伝導ケーブル電圧測定装置
- 概要

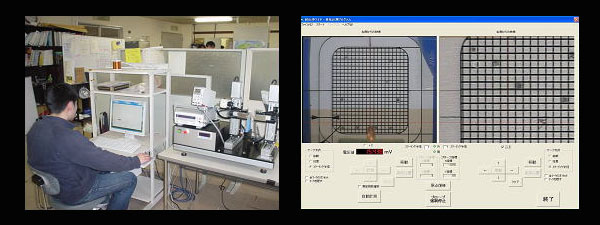

- 本装置は厚さ約20mmの超伝導ケーブル試料の断面を表裏からCCDカメラで拡大して撮影しながら、任意のケーブルの抵抗を測定するための装置です。
- 移動したい測定点をモニター上でクリックすると、その位置にプローブが動き、表裏のプローブが試料に接触した時点で電圧を測定・記録することができます。
- 特徴
- 視認の困難な場所での観測、位置決めに威力を発揮します。また、一定圧力でプローブを試料に押し当てるためのロードセルを装備。そのため接触圧を調整できるので様々な試料に対応可能。
- 仕様
- X,Y,Z方向のステージ移動（シリアル通信制御）
- CCDカメラ(30万画素)
- 画像処理ボード（任意倍率設定可・但しカメラの解像度に依存）
- OS：Windows XP
- コンピューター本体：1GHz以上のCPUを推奨
（Intel Pentium/Celeron） - メモリ：1G以上のRAMを推奨
- ハードディスク空き容量：1.5GB以上
- ディスク装置：CD-ROMドライブまたはDVD-ROMドライブオプション
- 電圧測定（CSV形式）
- 測定位置の保存（CSV形式）
- 自動計測（任意測定点への自動移動と測定）
- 試料画像のBMP保存
- ロードセル(プローブの接触圧調整機能)

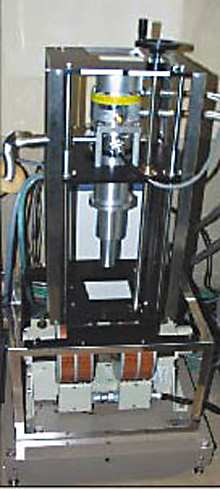

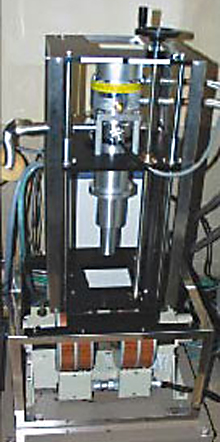

極低温ホール測定システム
- 概要
- 本システムは、お客様がお持ちのホール効果測定装置に接続する事により、4.2K～300Kの温度において試料を冷却制御する事が可能です。
- 又標準装備の温度コントローラーは、GP－IBにより既存装置とのデーター通信も行える様になっております。
- 特徴
- 真空中もしくはガス雰囲気中でプレスします。
- 仕様
- １. 極低温冷凍機
温度範囲：＜4.2K～300K（サンプルホルダ一部）
電源：200V、三相、50Hｚ、2.4KW
冷 却 水：3 ～ 3.5L/M、4 ～ 32℃
構 成
１）：冷凍機ユニット
２）：圧縮機ユニット
３）：3Mヘリウムガス連絡ホース - ２. 温度制御装置
構 成
１）：331S極低温温度コントローラー
２）：Cernox温度センサー（温度較正付）2本
３）：ヒーター
４）：3Mワイヤリングハーネス - ３. ホール測定用インターフェイス
構 成
１）：外径φ45真空シュラウド（輻射シールドを含む）
２）：同軸ケーブル4本及びBNCコネクター4個
３）：サンプルホルダー
４）：Ｚ軸移動付架台 - ４. 専用ソフトウェア（GP－IBケーブル付）
- ５. 真空排気ユニット
- １. 極低温冷凍機
